メタン濃度が5％から15％に達する地下炭鉱の爆発的な危険環境では、第3世代の爆発防止ローラープーリーによって開発されたXin Aneng搬送システムの電気火花による安全性事故率を87％引き下げ、機器の継続的なトラブルのない動作時間は12,000時間を超えました。この製品は、材料爆発防止、構造の抗静止、インテリジェントな監視のトリプル保護を通じて、National Energy Groupを含む1,000万トンを超える年間生産量を伴う17の鉱山に適用され、3億2,000万人以上の経済的損失を累積的に減少させています。
本質的に安全な材料は、燃焼チェーンをブロックします

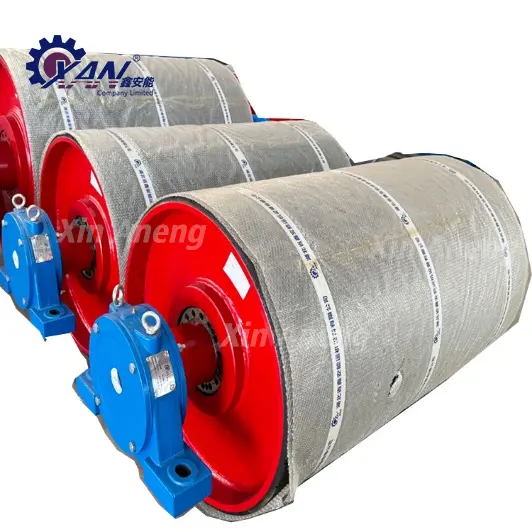

ドラムボディはQ345B低合金鋼と難燃性強化ナイロンの複合構造で作られており、表面には厚さ0.8mmのナノスケールのアルミニウム-マグネシウム合金コーティングがスプレーされています。山西省の炭鉱での実際の測定では、このコーティングはメタンと空気の混合気の最小点火エネルギーを 0.28mJ から 1.2mJ に増加させることができ、これは MT/T 818.1-2009 規格の要件の 4 倍以上です。シリンダーボディの継ぎ目はレーザークラッディングプロセスによって溶接されており、溶接強度は母材の92%に達し、従来のリベット構造によって発生する火花の危険箇所を排除します。
静電気放散システムにより電荷の蓄積を制御
ベアリングハウジングは、カーボンファイバー導電性ブラシと接地装置を統合して、抵抗値が1×10×未満の静的伝導パスを形成します。内モンゴルの特定の鉱山の連続監視では、この設計により、ドラムの表面電位が15kVから0.8kV未満に減少しました。導電性ブラシは銅メッキの炭素繊維複合材料で作られており、純粋な銅ブラシよりも300％高く耐摩耗性があり、メンテナンスサイクルは18か月に延長されています。
可燃性媒体を隔離する二重密閉構造
軸受キャビティはラビリンスシールとエアシールの二重保護を採用し、保護等級IP69Kのエンドカバー設計を備えています。貴州省の高ガス鉱山での水噴霧試験では、この構造により潤滑油の漏洩を0.5ml/h以内に抑え、同時に外部の石炭粉塵の侵入を99.6%防止することができました。エアシールシステムは、0.2MPaの圧縮空気により正圧バリアを形成するため、ガス排水トンネルなどの負圧環境に特に適しています。
温度監視モジュールにより早期警告が可能
PT1000プラチナ測温抵抗体と無線伝送モジュールが内蔵されており、ベアリングの作動温度をリアルタイムで監視できます。温度が 85℃を超えると、システムは自動的に減速保護を作動させます。温度が105℃に達したら電源を切ってください。陝西省のインテリジェント鉱山での応用では、この機能がベアリングの潤滑不良を 12 分前に警告し、重大な設備火災事故を防止しました。温度監視精度は±0.5℃に達し、GB/T 3836.4-2021の本質安全回路設計要件に準拠しています。
防爆認証制度によりコンプライアンスを確保
製品はMA石炭安全認証、Ex dIMb防爆等級認証、IECEx国際認証に合格しています。ドラム缶の銘板には防爆マークが完全に表示されています。 2024年に国家鉱山保安監督局が実施した抜き打ち検査では、火花試験、過負荷試験など12の指標が検査された。Xinaneng爆発防止ドラムはすべて、MT 818.7-2009標準の要件を超えました。各デバイスには、独自の爆発防止資格証明書番号が装備されており、生産から使用までのフルプロセスのトレーサビリティが可能になります。
モジュール設計により地下のメンテナンスが簡素化されます
ハブとシリンダーは、クイックリリース接続構造を採用し、爆発的な油圧レンチを装備しており、30分以内に全体的な交換が可能になります。 Anhui州の特定の鉱山での緊急訓練では、この設計は、従来の構造と比較して断層修復の時間を65％短縮し、ガス蓄積のリスクを効果的に制御しました。デュアルメカニカルインターロックデバイスがモジュールインターフェイスに設定されており、誤操作によって引き起こされる爆発性性能の失敗を防ぎます。
衝撃耐性構造は、過酷な労働条件に適しています
シリンダ本体の補強リブは異形断面台形設計を採用し、耐衝撃エネルギーは5000J（高さ5mから10kgのドロップハンマーを自由落下させた場合に相当）。河南省の某発岩鉱山の実測では、この構造により頻繁な衝撃に対してドラムの変形を2mm以内に抑え、ベルトコンベアのスムーズな動作を確保しました。補強リブは摩擦溶接技術によってシリンダーボディに接続されており、溶接シームの疲労寿命は200万サイクルを超えています。
業界アプリケーションのケースは、テクノロジーの権限を確立します
この製品は、中国石炭グループの張吉炭鉱の10m/s超高速搬送システムや山東能源の金池炭炭鉱の3000メートル長距離搬送プロジェクトなどの主要プロジェクトに適用され、成功を収めている。 2024年の中国国際鉱山機械展示会では、Xinaneng防爆ドラムは「インテリジェント炭鉱建設革新製品金賞」を受賞し、その技術ソリューションは「石炭産業安全生産標準化マニュアル」の搬送設備の項に掲載されました。
